簡介：

Rise-7000棕櫚油結晶效果分析儀基于選擇一套合理的方法將含有結晶的棕櫚油通過一個狹窄的光學流動池，確保結晶均勻地通過光學流動池而不發生晶體重疊現象。在垂直于光學流動池方向上裝有數字CCD相機。然后將傳統的顯微測量方法與現代的圖像處理技術相結合，采用圖像法進行顆粒形貌和粒度大小測量的顆粒分析系統。它是由樣品流通系統、高清微距鏡頭、數字CCD相機和顆粒圖像分析系統軟件組成。首先將含有結晶的棕櫚油通過一個狹窄的光學流動池，通過數百萬像素CCD相機下獲取清晰的結晶圖像，然后將結晶圖像進行迅速處理，得到結晶個數、濃度、大小的分布表及分布曲線等參數。液體流動的同時進行圖片采集、處理，瞬間給出實驗結果。所給出的棕櫚油結晶顆粒的粒度分布及均勻度參數與實際相符，準確、快速，完全滿足棕櫚油結晶的檢測要求，能夠?qū)崿F(xiàn)結晶環節的實時決策控制，為實現棕櫚油結晶過程自動化提供了一個很好的平臺。

儀器配置：

    樣品流通系統，結晶采集系統，圖像處理系統

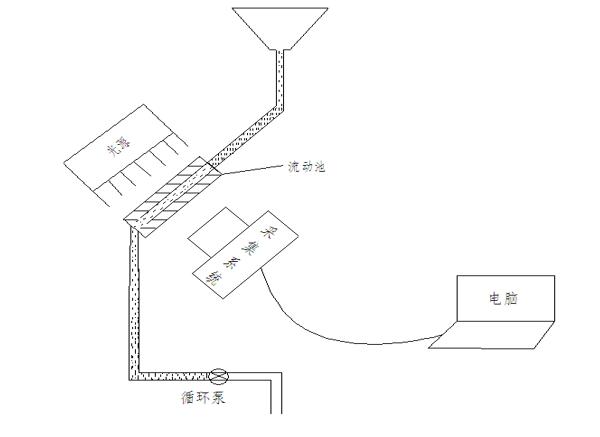

儀器結構示意圖：

測試范圍：0.004~5mm

數據輸出：結晶大小、個數，大小個數微分分布、累積分布表及其曲線圖，大小體積微分分布、累積分布表及其曲線圖，顆粒個數濃度及體積濃度等。

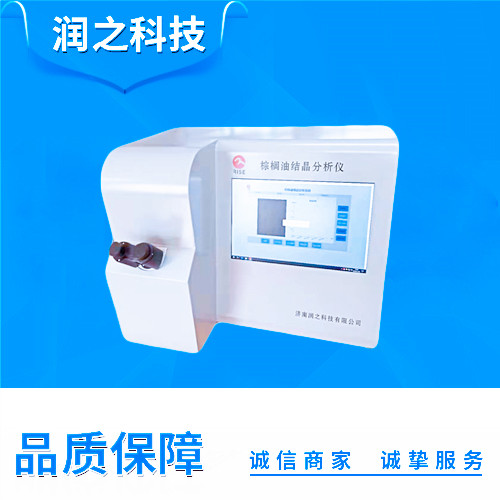

儀器照片：

儀器規格：

         樣品預處理系統：400X400X400mm，凈重  25 公斤

          結晶采集及處理系統：

儀器操作步驟

1. 將樣品添加到樣品池中，樣品會通過管道流通到測試視窗中，通過光源采集系統能在測試區域均勻的照射在分散好的單個顆粒上，經過專業的光學成像系統，得到顆粒清晰的圖像和粒度分布。
2. 通過視窗底部的調節閥可以調節樣品的流速。在顆粒通過視窗過程中通過采集系統定時采集顆粒圖像，在拍攝圖像的同時電腦軟件對顆粒進行快速識別和處理。
3. 狹窄的流動視窗能保證顆粒既不重疊又能快速的通過視窗，通過計算每副圖片上的顆粒數，可以計算出樣品的濃度及分析顆粒圖像特性。
4. 軟件操作步驟

a.棕櫚油結晶效果分析系統

b. 點擊初始化按鍵，使儀器與電腦連接。

c.點擊“參數設置”設置需要采集的圖片的總數。

d.點擊“路徑選擇”選擇合適的路徑存儲要采集的圖片

e.點擊“開始測量”系統就可以自動采集圖像并自動累加計算

f.當系統采集到設置的圖片數的時候會自動停止采集，點擊顆粒計算，系統以報告的形式自動生成所檢測圖像顆粒的參數
